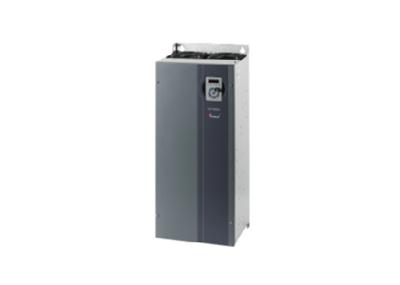

双变频驱动丨HLP-SK200

HLP-SK200系列是海利普针对空压机的行业趋势设计出的一款双变频驱动控制器，满足客户集成度高的要求，并为客户带来更多的附加值。

产品特点

² 电控系统成本最优

u 内置多路压力、温度、220V电磁阀、通信接口，将所需电气控制要求集于一身，降低单机系统成本

u 支持程序联控程序，降低系统组网成本

u 节省原有的控制盘

² 独特的性能更满足空压机厂家

u 全功率段内置直流电抗器，提升整体效率

u 多路模拟量输入，可满足二级压缩的控制需求

u 内置精准高效的空压机控制工艺，满足空压机多种控制模式

u 独特的PM控制，支持同步电机参数，反电势自学习

u 独特的监测同步电机失磁功能

u 独特的保护性能，满足电网不稳，电压偏低的场合

² 易安装、易接线、易调试，易维护

u 信号端子采用可插拔式接线方式，采用防呆设计，避免插接错误

u 主机风机变频调速接线集于一体，控制更简单，简化调试过程

u 支持柜式和壁挂式两种方式，空压机柜体设计更多元化

² 客户端控制多元化

u 支持互联网远程控制

u 支持多机联控控制

u 支持触摸屏控制

技术参数

项目	说明	规格
输入电源	电压	三相交流 380~440V -20%~ + 10% ;禁止直流输入
	频率	48-62Hz;
	最大不平衡度	3% ;
主电机输出电源	输出电压	三相0~ 100%输入电压；
主电机输出电源	输出频率	V/F : 0-400Hz ;矢量控制:0-200Hz ;
风机输出电源	输出电压	三相0~100% 输入电压；
风机输出电源	输出频率	V/F ：0~400Hz，矢量控制：0~200Hz；
220V电源输出	输出电压	220-250V（隔离）；
220V电源输出	额定功率	50VA；
IO板控制端子	输入端子	6个数字量输入端子； 5个模拟量输入端子，一路支持电流信号电压信号切换，一路只支持电流信号，剩下3路均支持PT100信号，其中RI1还支持PT1000信号。
	输出端子	2组继电器输出端子；
	电源端子	1个24V电源端子，最大输出电流500mA；
	通讯端子	2组通讯端子，最大波特率115200bit/s；
面板	5位8段LED显示	可显示频率、警报，状态等各种数据信息：
	指示灯	指示灯FWD、REV、Hz、A、RPM显示变频器的各种状态；
	监视功能	参考值，输出频率，反馈值，输出电流，直流母线电压，输出电压，输出功率，输入端子状态，输出端子状态，模拟量输入值，模拟量输出值，历史1-10次故障记录和累计工作时间等；
环境	防护等级	IP20;
	操作温度	-10℃~50℃，40℃以上需降容使用；
	操作湿度	5%-85%(95%时不结露）；
	振动	1.14g ;
	最大海拔	1000m , 1000m以上需降档使用；
	电机线长度	屏蔽线：50米；非屏蔽线：100米；
其他	直流电抗器	22~37kw内置直流电抗器；
