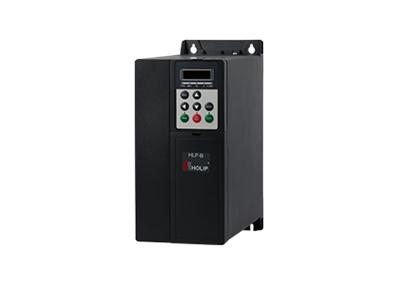

高性能矢量型丨HLP-B

HLP-B系列变频器是海利普基于Danfoss技术平台而研发的高性能、多功能矢量型变频器，具有开环转速控制、闭环转速控制、闭环过程控制和开环转矩控制四种控制模式。

产品特点

² 高可靠性

u 长寿命设计

u 优秀的风道设计保证了最佳散热

u 严格的设计测试生产体系

u 30kW及以上机型双重容量设计

² 高环境适应性

u 宽电压范围设计

u 适应中国用户的EMC特性

u 18.5kW及以上内置直流电抗器，极大地抑制了射频干扰和谐波干扰

² 优秀的用户友好性

u 显示界面友好、用户操作简便

u 支持IO板定制化

u 书本型结构设计，可并排安装，节省用户安装空间

u 多种安装方式

u 具有丰富的外围扩展卡（IO扩展卡、COPY卡，PG卡、CANopen卡等）满足不同客户需求

² 优秀的控制性能

u 采用高性能的矢量控制算法，速度精度高、响应快

u 同时适用于异步电机和同步电机的调速控制要求

u 内置简易PLC控制器可实现各种逻辑控制

u 具有自动省能源功能，运行中可根据负载功率自动调节变频器输出功率以节省能源

技术参数

项目	说明	规格
输入电源	电压	单 / 三相 200~240V -10%~ + 10% ; 三相 380~480V -10%~ + 10% ;
	频率	48-62Hz;
	最大不平衡度	3% ;
输出电源	输出电压	三相0~ 100%输入电压；
输出电源	输出频率	V/F : 0-1000Hz ;VVC+：0-200Hz ;
控制端子	数字输入	共有6路数字输入端子，多达39种功能选择；扫描时间1ms;
	模拟量输入	2路模拟量输入（VI、AI），均可接收电压或电流信号；最大误差为全范围的0.5‰；解析度 11bit; 扫描时间1ms;
	脉冲输入	1路脉冲输入（DI4），可接收20Hz-50KHz的脉冲；最大误差为全范围的0.5‰；解析度 11bit; 扫描时间16ms;
	数字输出	共有两路数字式输出（DO1、DO2），多达67种功能选择；两路继电器输出（KA-KB、FA-FB-FC），多达67种功能选择；扫描时间16ms;
	模拟量输出	共2路模拟量输出（VO、AO），VO即可输出电压也可输出电流信号，AO只能输出电流信号，多达11种功能选择；最大误差为全范围的4‰；解析度 11bit; 扫描时间16ms;
	脉冲输出	共有一路脉冲输出（DO1），可显示多达12种状态；最大误差为全范围的0.5‰；解析度 11bit；扫描时间16ms;
	输出电源	VDD: 24V DC电源； +10V：10V DC电源；
	RS485通信	端子名称：1组端子：RS+（TX+,RX+）,RS- (TX-,RX-)；通信地：COM；
环境	防护等级	IP20;
	操作温度	-10℃~40℃；
	操作湿度	5%-85%(95%时不结露）；
	振动	1.14g ;
	最大海拔	1000m , 1000m以上需降额使用；
