当前位置>变频器>海利普>通用型变频器
Responsive image

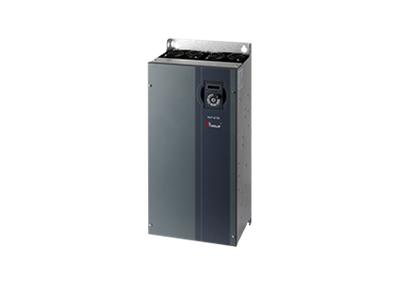

工程低负载型丨HLP-G110

HLP-G110系列是海利普结合实际工程应用需求研制的针对风机、水泵、暖通空调等低负载市场的工程型产品,集成了风机、水泵应用相关工艺。

产品特点

产品特点:

²  高可靠性

u  采用新型高速、大容量处理器,产品功能多、性能强

u  风扇转速可控

u  严格的设计测试生产体系

²  高环境适应性

u  独立风道设计

u  PCBA 100% 涂层覆盖率

u  宽散热器齿距设计

u  风机易更换清理设计

u  可在45℃环境温度下满载运行

u  宽电压范围设计

u  适应性中国用户的EMC特性

u  具有自动能量优化功能,提高能量效率,最高可达15%

u  全系列内置射频干扰(RFI)滤波器

u  22kW及以下机型提供IP50高防护选件,进一步提高变频器的环境适应能力

²  优秀的用户友好性

u  用户操作简便

u  可接收多种反馈信号:电阻0-400Ω,电流0-20mA 和电压0-10V

u  产品体积小

u  多种安装方式

²  优秀的控制性能

u  同时适用于异步电机和永磁同步电机的控制

u  具有多种应用宏,包括:内置PID调节,多泵控制和风机的PFC应用

u  1Hz带100%额定负载突然加载和卸载的转矩,转速曲线

技术参数

项目

说明

 规格

输入电源

电压

三相 380~480V -20%~ + 10%;

频率

48-62Hz;

最大不平衡度

3%;

输出电源

输出电压

三相0~ 100%输入电压;

输出频率

V/F:0-400Hz;

矢量控制:0-200Hz;

IO板控制端子

输入端子

5路数字量输入端子;

2路模拟量输入端子,均支持接收电压或电流信号;其中 AI端子可通过跳线开关选择电流或电阻信号;

输出端子

6个继电器输出端子;

2个模拟量输出端子,其中VO即可输出电压,也可输出电流信号,AO仅支持电流输出信号;

电源端子

1路24V电源端子,最大输出电流200mA;

1路10V电源端子,最大输出电流10mA;

通讯端子

1组通讯端子,最大波特率115200bit/s;

面板

5位8段LED显示

可显示频率、警报,状态等各种数据信息;

指示灯

指示灯FWD、REV、Hz、A、RPM显示变频器的各种状态;

监视功能

参考值,输出频率,反馈值,输出电流,直流母线电压,输出电压,输出功率, 输入端子状态,输出端子状态,模拟量输入值,模拟量输出值,历史1-10次故障记录和累计工作时间等;

环境

防护等级

IP20;

操作温度

-10℃~50℃,40℃以上需降容使用;

操作湿度

5%-85%(95%时不结露);

振动

≤ 75kW:.14g;

90-450 kW:0.7g;

最大海拔

1000m , 1000m以上需降档使用;

电机线长度

屏蔽线:50米;

非屏蔽线:100米;

其他

直流电抗器

37kW及以上机型内置直流电抗器
