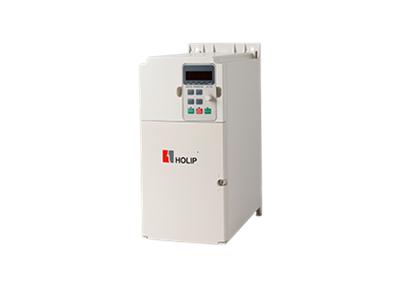

多功能矢量型丨HLP-NV

HLP-NV系列变频器是海利普针对轻工机械市场的一款多功能矢量型变频器，体积小巧，性能卓越、可靠性高，加上良好的用户界面和精巧的体形，将给您带来意想不到的使用效果。

产品特点

² 高可靠性

u 长寿命设计

u 产品设计严格遵循IEC国际标准

² 高环境适应性

u 独立风道设计

u PCBA 100% 涂层覆盖率

u 宽散热器齿距设计

u 宽电压范围设计

u 适应中国用户的EMC特性

u REI开关设计

u 可共直流母线连接

u 多种保护功能

² 优秀的用户友好性

u 用户操作简便、面板可热插拔

u 产品体积小巧，外观漂亮

u 书本型结构设计，方便并排安装，节省用户安装空间

² 优秀的控制性能

u 采用矢量控制算法，低频力矩高

u 内置制动单元

u 内置简易PLC控制器可实现各种逻辑控制

u 内置电子热继电器（ETR）

技术参数

项目	说明	规格
输入电源	电压	单 / 三相 200~240V -10%~ + 10% ; 三相 380~480V -10%~ + 10% ;
	频率	48-62Hz;
	能效率	>0.98;
	输出过载	150%额定负载1分钟
	加减速时间	0.05~3600秒
输出电源	输出电压	三相0~ 100%输入电压；
输出电源	输出频率	V/F : 0-400HZ ; 矢量控制:0-200HZ ;
控制端子	输入端子	5路数字量输入端子，其中一路支持最高5kHz脉冲输入； 1路模拟量输入端子，支持接收电压或电流信号；
	输出端子	1路继电器输出端子； 1路模拟量输出端子，仅支持电流输出信号；
	电源端子	1路24V电源端子，最大输出电流200mA； 1路10V电源端子，最大输出电流10mA
	通讯端子	1组通讯端子，最大波特率38400bit/s；
面板	5位8段LED显示	可显示频率、警报，状态等各种数据信息：
	指示灯	指示灯FWD、REV、Hz、A、RPM显示变频器的各种状态；
	监视功能	参考值，输出频率，反馈值，输出电流，直流母线电压，输出电压，输出功率，输入端子状态，输出端子状态，模拟量输入值，模拟量输出值，历史1-10次故障记录和累计工作时间等；
环境	防护等级	IP20;
	操作温度	-10℃~50℃，40以上需降容使用；
	操作湿度	5%-85%(95%时不结露）；
	振动	1.14g ;
	最大海拔	1000m ，1000m以上需降档使用；
	电机线长度	屏蔽线：5米，非屏蔽线：50米；
其他	直流电抗器	18.5kW及以上机型内置直流电抗器；
其他	制动单元	单/三相220V 1.5~3.7kW和三相380V 1.5~22kW机型内置制动单元；
